菲凡士环氧防静电地坪兼具防静电、耐磨、防爆、耐腐蚀等多重特性，广泛应用于电子厂房、化工车间、油库、实验室等对静电防护和安全性能有严苛要求的场景。其施工质量直接决定防静电效果与使用寿命，需严格遵循材料特性和操作规范，全程把控细节。以下是具体注意事项：

一、施工前准备注意事项

（一）基层处理要点

基层是地坪性能的基础，处理不当易导致起鼓、脱层、防静电失效等问题。首先，基层需为强度不低于C25的混凝土，表面平整度误差控制在≤3mm/2m，若平整度不达标需提前找平。其次，需彻底清除基层表面的灰尘、油污、浮浆及杂物，油污区域先用专用碱性除油剂浸泡20分钟，再用压力≥0.8MPa的高压水枪冲洗，干燥后用80目角磨机打磨至露出新鲜混凝土面层，用白纱布擦拭无油污痕迹方可。

基层含水率需严格控制在≤8%，采用烘干法与便携式含水率测定仪双重验证，每100㎡检测3点，低温环境（＜15℃）需静置仪器10分钟后再读数，避免数据偏差。对于基层裂缝，需分级处理：宽度＜0.3mm的微裂缝，用环氧腻子反复刮涂2-3遍并逐遍打磨；0.3-0.5mm的中裂缝，切割V型槽（深度≥10mm、宽度≥8mm），填入添加5%短纤维的环氧修补砂浆并压实养护；＞0.5mm的宽裂缝，先植入间距200mm的不锈钢锚钉，再按中裂缝流程处理，防止裂缝延伸至涂层。若基层存在返潮情况，需提前涂刷防水涂料做好防水处理。

（二）材料与工具准备

材料方面，需选用菲凡士专用不发火防静电底漆、中涂砂浆（含不发火骨料、导电粉）、防静电面漆及配套固化剂、稀释剂，严禁混用非专用材料。材料存储时，主剂与固化剂需分开存放（间距≥5m），避免阳光直射，储存温度控制在5-30℃；开封后需在24小时内用完，未用完的材料密封标注开封日期，超过48小时禁止使用。

材料调配前需检查保质期，严格按厂家说明书比例称重配比，采用精度0.1kg的电子秤按质量比计量，禁止按体积比估算。混合时先加主剂再加固化剂，以800-1000r/min高速搅拌3-5分钟，同时刮擦桶壁底部确保无沉淀，混合后静置10-15分钟消除气泡，使用过程中需持续搅拌防止分层。稀释剂仅可在温度＞30℃、材料粘度过高时添加，用量控制在5%-12%，且需选用环氧专用活性稀释剂，禁止使用香蕉水、二甲苯等非专用溶剂。中涂砂浆所用石英砂需提前烘干（含水率≤0.5%），分2-3次加入树脂混合液，交替低速与高速搅拌确保分散均匀，无肉眼可见颗粒团。

工具选择需契合防静电、不发火要求，选用铜制抹子、塑料刮板、短毛滚筒（毛长5mm）、消泡滚筒等，严禁使用普通金属工具，避免摩擦产生火花。同时准备好导电铜箔（宽度20-30mm）、接地极、接地电阻测试仪、涂层测厚仪、邵氏硬度计等专用工具，所有工具使用前需清洁干燥，避免污染材料。

二、施工过程注意事项

（一）环境控制

施工环境温度需保持在5-35℃，相对湿度＜85%，雨天、基层潮湿或强风天气禁止施工。通风不良的封闭空间需强制通风（排风扇风量≥10次/小时），避免溶剂挥发物聚集，同时防止强风直吹涂层导致表面快速干燥产生收缩裂缝。高温环境（＞30℃）需搭建遮阳棚降温，低温环境（＜15℃）可采用地暖或热风炮加热，确保温度稳定在施工范围内。

（二）各工序操作规范

1. 底漆施工：底漆核心作用是封闭基层孔隙、形成导电基底，施工遵循“先边角后大面积”原则，边角、柱根等部位先用毛刷手工涂刷（宽度≥100mm），大面积区域用短毛滚筒均匀涂布，厚度控制在0.1-0.2mm，涂布量通过“称重法”验证（每10㎡核对材料用量），确保无漏涂、积料。常温下干燥4-6小时，环境湿度＞85%或温度＜5℃时需延长干燥时间，固化后检查表面无发白、露底方可进入下道工序。

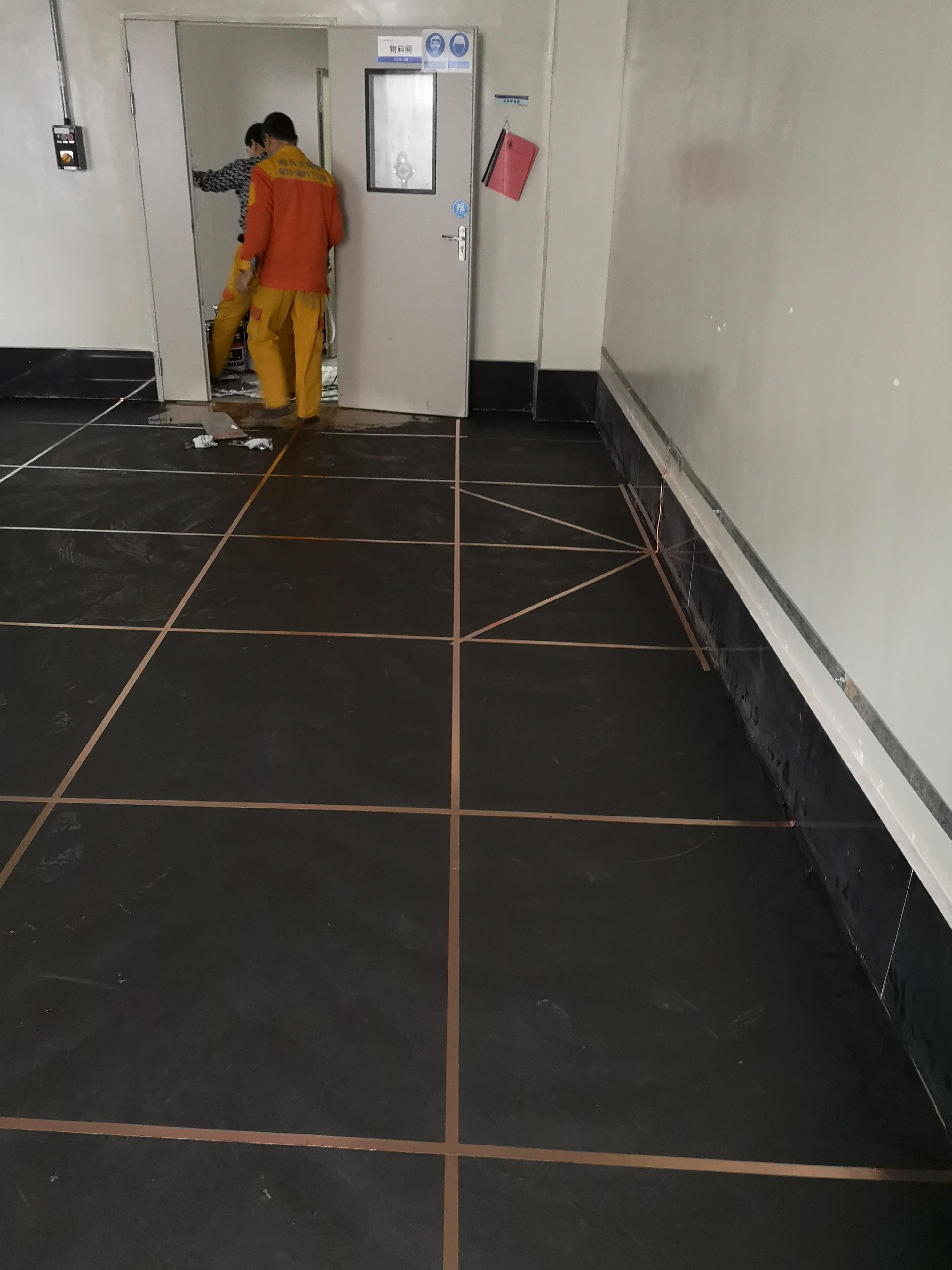

2. 中涂砂浆施工：先在底漆表面刮涂一层0.3mm厚的中涂浆料作为过渡层，半干后铺设中涂砂浆（厚度按设计要求控制在3-5mm），用抹子压实抹平。若需增强防静电性能，需在砂浆中铺设间距1-2m的导电铜箔网格，交叉点用导电胶固定，同时确保铜箔与接地系统可靠连接。中涂施工后常温干燥24小时，用研磨机轻微打磨去除浮砂，保证表面平整。

3. 面漆施工：面漆分两遍涂刷，第一遍厚度约0.15mm，常温干燥2-3小时表干后，按与第一遍垂直的方向涂刷第二遍，总厚度控制在0.3mm，确保完全覆盖中涂层无裸露。施工时需封闭施工区域，避免灰尘落入，若环境粉尘较多，需提前清理并持续防尘。边角部位用小滚筒（直径40mm）轻涂，防止涂料堆积流挂；涂刷过程中发现砂粒或杂质需立即清除，确保表面光洁。

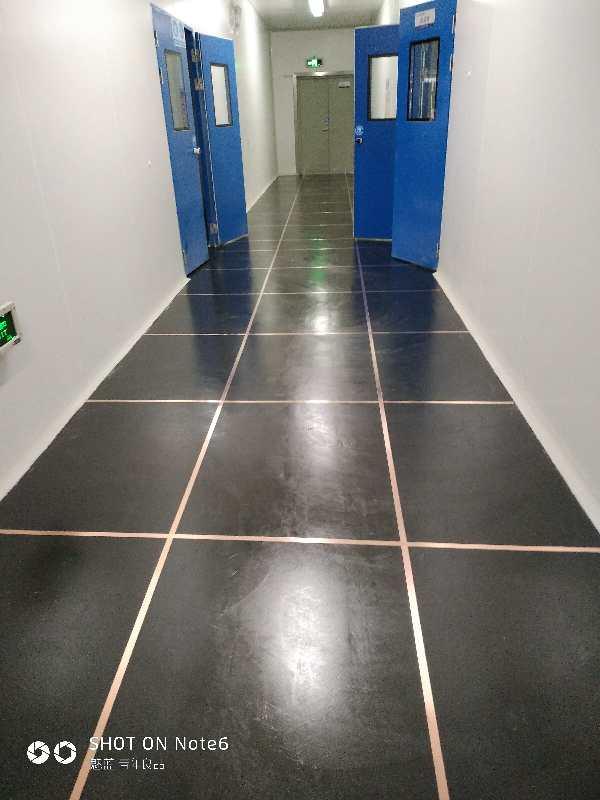

4. 接地系统施工：接地是防静电的关键，需在中涂施工阶段同步进行。将导电铜箔按网格状铺设，与接地极（埋入地下≥1.5m）可靠连接，接地电阻需用专用仪器检测，确保≤4Ω。施工后定期检查铜箔连接点，避免松动、脱落导致静电无法导出。

（三）工序验收与质量把控

每道工序完成后需经自检（施工单位）+复检（监理）合格，方可进入下道工序，验收记录签字确认后留存归档。底漆验收重点检查覆盖率与渗透情况，中涂验收核对厚度、平整度及铜箔连接可靠性，面漆验收检查外观无流挂、色差、漏涂，用湿膜厚度规检测厚度偏差≤0.2mm。施工过程中，每刮涂10㎡中涂或面漆后，用消泡滚筒横向、纵向各滚压1次（转速30r/min），确保气泡破除率≥99%，避免气泡残留影响性能。

三、施工后养护与后期维护注意事项

（一）固化养护

施工完成后需立即封闭现场，设置警示标识，禁止人员踩踏、重物碾压或堆放杂物。常温下养护7天，湿度较高时延长至10天，期间保持通风良好，避免淋雨、泡水或环境温度剧烈波动。养护结束后需进行性能检测：用金属撞击测试不发火性（无火花产生），用专用仪器检测表面电阻（确保防静电性能达标），用划格法测试附着力（不掉块），邵氏硬度需≥80D，耐磨性、耐腐蚀性按相关标准检测，不合格部位需彻底返工。

（二）后期维护

日常清洁需用湿拖布或中性清洁剂擦拭，严禁使用强酸、强碱清洁剂或尖锐工具（如钢丝球）划伤表面，避免破坏防静电涂层。定期检测维护：每半年检测一次表面电阻和接地电阻，若电阻值超标需及时排查铜箔连接、涂层完整性等问题并整改；发现涂层破损、裂缝或磨损，需用菲凡士配套材料及时修补，修补前需清理破损区域并打磨粗糙，确保修补部位与原地坪性能一致。

使用过程中避免在地坪上堆放高温物体、强腐蚀性物质，叉车、重手推车等设备行驶时需避免急刹、碾压边角，防止涂层受损。若需在地面进行切割、钻孔等作业，需提前做好防护，避免产生火花或破坏接地系统。

四、安全防护注意事项

施工人员需穿戴全套防护装备，包括防静电服、丁腈材质耐溶剂手套、N95级防毒口罩、护目镜，袖口、裤脚收紧，避免皮肤直接接触涂料，若不慎接触需立即用专用稀释剂清洗后再用清水冲洗。

施工现场严禁明火（包括吸烟），每50㎡配备1具4kg干粉灭火器，材料储存区、施工区域显著位置设置“严禁烟火”标识。稀释剂等易燃材料采用防爆容器存放，禁止与氧化剂混放。室内施工时，搅拌、涂刷等高挥发阶段，施工人员每工作1小时休息15分钟，避免溶剂中毒；若出现头晕、恶心等不适症状，需立即撤离至通风处并及时就医。

施工顺序遵循“先内后外”原则，划分施工段（每段≤500㎡），设置临时通道并用彩条布隔离未固化区域，避免交叉施工干扰。工具使用后需立即用专用稀释剂清洗（禁止用水清洗），晾干后梳理滚筒绒毛，防止下次使用时掉毛污染涂层。

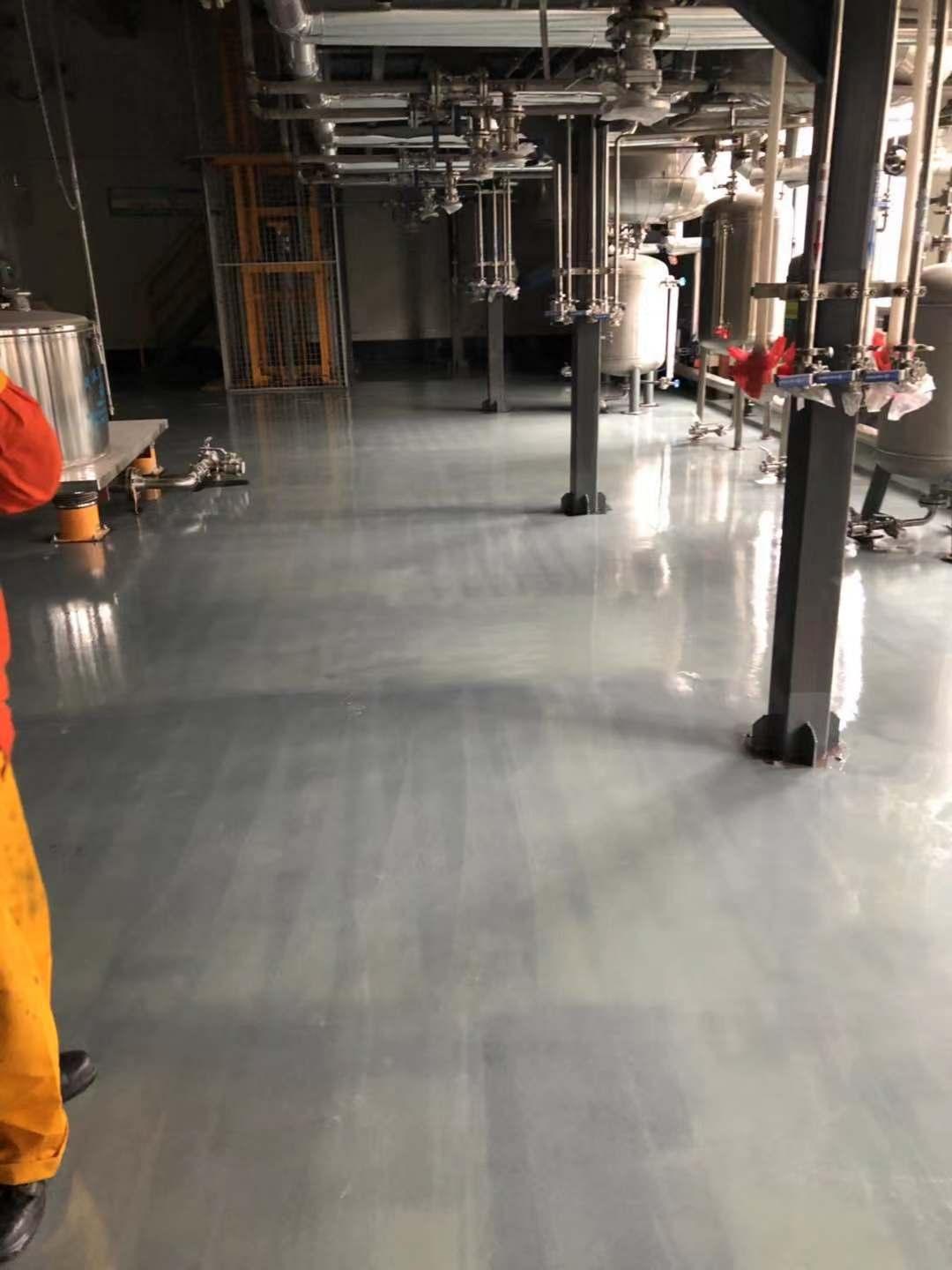

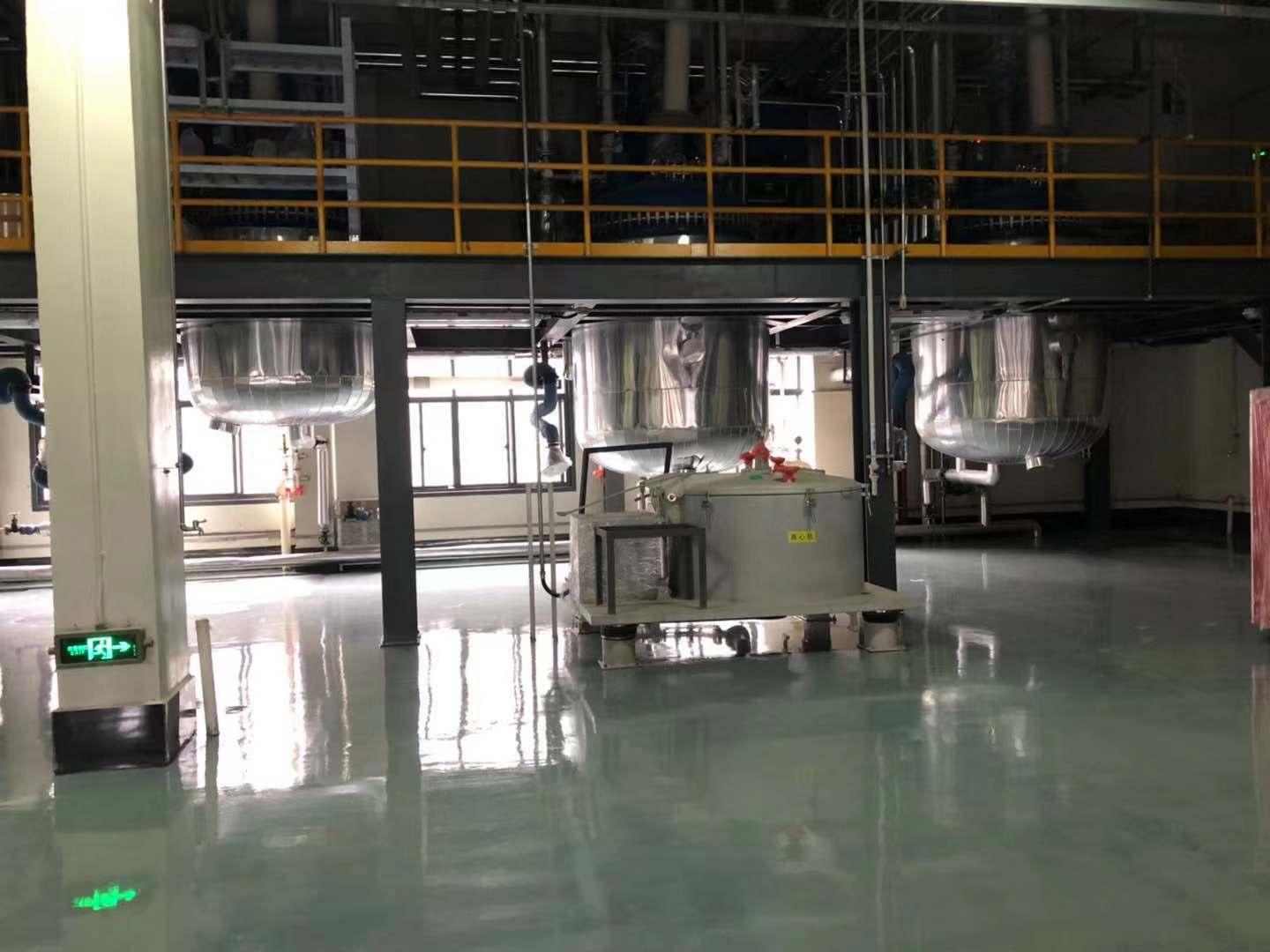

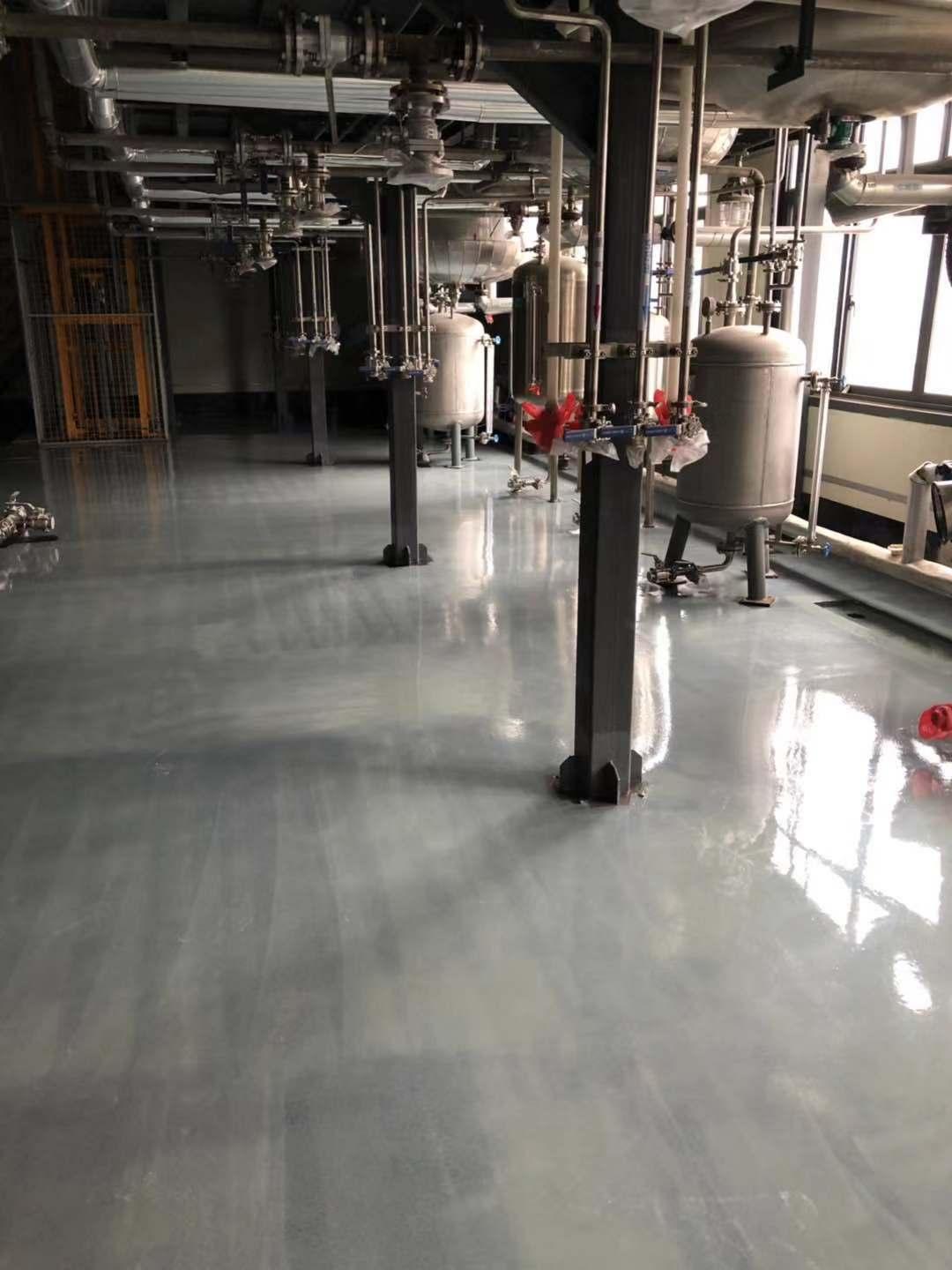

综上，菲凡士环氧防静电地坪需从基层处理、材料配比、施工操作、养护检测全流程严格把控，兼顾防静电性能与施工安全，才能确保地坪长期稳定发挥作用，满足特殊场所的使用需求。
