不发火防静电地坪作为石油、化工、兵器、电子通讯、烟花爆竹等易燃易爆场所的核心安全防护设施，其性能是否达标直接关系到人员安全、设备稳定及生产合规性。不同于普通地坪，它需同时具备“不发火”和“防静电”双重核心功能，还需满足基础使用性能要求，因此检测工作需贯穿材料、施工、竣工全流程，通过科学、严谨的项目检测，验证其是否符合相关标准规范。本文结合T/CEIA ESD1005—2022《防静电不发火地坪施工与质量验收规范》、JC/T 2752-2023《导（防）静电不发火地坪》等相关标准，详细拆解不发火防静电地坪的核心检测项目、检测要求及实际意义。

一、核心功能检测：不发火与防静电性能（重中之重）

不发火防静电地坪的核心价值的是防范静电积聚和摩擦冲击火花引发的安全事故，因此这两项性能检测是整个检测工作的核心，也是验收的必过项，直接决定地坪是否具备投入易燃易爆场所使用的资格。

（一）不发火性能检测

不发火性能是指地坪材料在受到金属等坚硬物体剧烈摩擦、冲击时，不产生可见火花（包括灼热发光点）的能力，这是防范易燃易爆环境燃爆风险的关键。检测需严格遵循相关标准的规范性要求，核心项目及方法如下：

1. 摩擦/冲击火花试验：这是不发火性能的核心验证项目，也是仲裁检测方法。检测时，将地坪试样置于绝对黑暗的密闭试验箱内，使用标准化的淬火钢制砂轮或落锤装置，以规定的转速、压力和冲击能量，在干燥和浸水两种状态下对试样表面进行摩擦和冲击，由至少两名观察者目视判断是否产生可见火花。若试验过程中无任何瞬态火花产生，则判定为合格，反之则不合格[3]。

2. 材料成分筛选与分析：地坪骨料是影响不发火性能的关键因素，检测需确认骨料不含石英等易产生火花的硬质矿物成分，优先选用大理石、白云石等天然不发火石料，或经过特殊处理的铜基、铝基合金等不发火金属骨料。对于金属骨料，还需额外验证其自身的不发火性，确保从源头杜绝火花隐患[5]。

3. 耐磨层不发火性验证：对于表面有高强耐磨层（如环氧砂浆层）的地坪，需模拟长期使用中的磨损场景，验证耐磨层磨损后，其下方的骨料层仍能满足不发火要求，避免因耐磨层破损导致安全性能失效。

（二）防静电性能检测

防静电性能的核心是验证地坪耗散静电荷、防止静电积聚的能力，确保静电荷能快速、安全地泄放到大地，避免静电放电引发的燃爆或设备损坏。检测项目主要围绕电阻值和静电衰减能力展开，具体如下：

1. 电阻值检测：这是防静电性能的核心量化指标，主要包括点对点电阻、对地电阻和体积电阻三项，检测需使用专用电阻测试仪，施加规定的直流电压（通常为10V或100V），测量并计算电阻值，需符合相关标准规定的范围：

- 点对点电阻：指地坪表面任意两点之间的电阻，反映电荷沿表面耗散的难易程度，标准要求为5.0×10⁴~1.0×10⁹Ω；

- 对地电阻：指地坪表面某一点对接地系统之间的电阻，反映静电荷向大地泄放的能力，是评估防静电性能的关键指标之一；

- 体积电阻：针对复合结构地坪，测量材料本体内部的电阻，确保地坪整体具备均匀的防静电能力，避免局部静电积聚。

2. 静电衰减性能检测：模拟实际使用工况，通过电晕放电等方式使地坪试样表面带电至规定电压（如±5000V），监测并记录电压衰减至初始值10%所需的时间，该指标能直观反映地坪在实际场景中快速消除静电的能力，衰减时间越短，防静电效果越好。

3. 接地系统检测：防静电地坪需搭配完善的接地系统才能发挥作用，检测需验证接地网（方阵形、十字形、鱼骨形等）的布局、接地极规格、接地线连接是否符合设计要求，单独静电接地电阻需≤10Ω，确保静电荷能有效泄放至大地，同时检查接地端子标识是否清晰、连接是否可靠[2]。

二、基础物理机械性能检测：保障长期稳定使用

不发火防静电地坪除需满足核心安全功能外，还需具备足够的强度、耐磨性、抗冲击性等基础物理性能，确保能适应工业场所的长期使用需求，避免因地坪破损导致安全性能失效。

1. 强度检测：包括抗压强度和抗折强度，是保障地坪结构安全的基础指标。检测时，按标准制作地坪试样，通过压力试验机施加荷载，测量试样破坏时的最大荷载，计算抗压、抗折强度。对于工业场所，通常要求基层混凝土垫层抗压强度≥25MPa，拉拔强度≥2MPa，地坪面层强度需符合设计要求，避免因荷载过大导致地坪开裂、破损。

2. 耐磨性能检测：模拟地坪长期使用中的磨损场景，通过耐磨试验机对试样进行摩擦测试，测量一定摩擦次数后试样的质量损失或体积损失，评估地坪的耐久性。磨损量越小，说明地坪耐磨性能越好，能有效延长使用寿命，避 免因表面磨损暴露内部结构，影响不发火和防静电性能[5]。

3. 抗冲击性能检测：评估地坪抵抗重物坠落冲击的能力，检测时，将规定重量的落锤从指定高度自由落下，冲击地坪试样表面，观察试样是否出现开裂、剥落等破损现象。工业场所经常有重物搬运、设备摆放，良好的抗冲击性能能避免地坪因冲击破损，保障安全功能的完整性[5]。

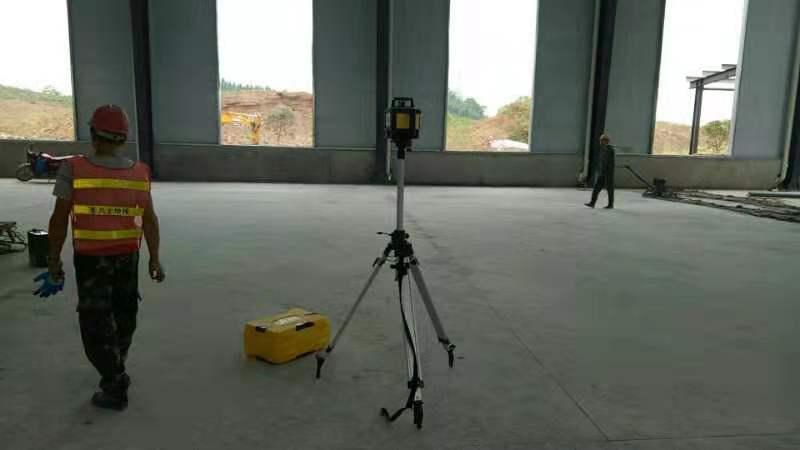

4. 表面平整度与外观检测：外观检测主要检查地坪表面是否存在裂缝、起砂、空鼓、色差、气泡等缺陷，这些缺陷不仅影响美观，还可能导致静电积聚或摩擦火花产生；平整度检测需使用水平仪等工具，确保地坪表面平整，避免因表面凹凸不平导致物料堆积、静电积聚，同时便于清洁和物料搬运[3]。

5. 粘结强度检测：针对环氧砂浆、聚氨酯砂浆等涂装类地坪，需检测面层与基层之间的粘结强度，确保面层与基层结合紧密，避免出现起壳、剥落现象，防止因粘结失效导致地坪分层，影响整体安全性能和使用寿命[3]。

三、专项适配性检测：贴合场景使用需求

不同应用场景的不发火防静电地坪，需额外满足针对性的专项性能要求，因此专项适配性检测需结合使用环境特点开展，确保地坪能适应具体场景的使用需求。

1. 防火性能检测：易燃易爆场所对地坪的防火要求极高，检测需按GB 8624《建筑材料及制品燃烧性能分级》标准，验证地坪的燃烧性能等级，通常要求达到A级（不燃），确保地坪在火灾场景中不燃烧、不产生有毒有害烟气，为人员疏散和火灾扑救争取时间[3]。

2. 耐化学腐蚀性能检测：石油、化工等场所的地坪会接触酸、碱、盐、溶剂等化学介质，检测需将地坪试样浸泡在指定化学介质中，观察一定时间后试样的外观、质量和强度变化，评估地坪抵抗化学腐蚀的能力，避免因化学介质侵蚀导致地坪破损、性能失效[3]。

3. 防滑性能检测：测量地坪表面的摩擦系数（干态与湿态），尤其在潮湿、有油污的工业环境中，良好的防滑性能能避免人员滑倒受伤，同时减少因摩擦产生的静电和火花隐患，通常要求干态摩擦系数≥0.6，湿态摩擦系数≥0.4[3]。

4. 耐潮湿性能检测：针对潮湿环境（如制药、食品加工场所），需检测地坪在潮湿状态下的不发火性能和防静电性能，确保即使在高湿度环境中，地坪仍能稳定发挥安全功能，避免因潮湿导致电阻值异常、静电积聚或摩擦火花产生[3][5]。

5. 抗渗性能检测：对于有防水、防渗漏需求的场所，需检测地坪的抗渗性能，通常要求24h表面吸水量<1mm，避免水分渗透至基层，导致基层软化、地坪开裂，影响整体性能。

四、检测流程与注意事项

不发火防静电地坪的检测需遵循“全流程管控”原则，贯穿材料进场、施工过程、竣工验收三个阶段：材料进场时，需对不发火骨料、导电材料、粘结剂等关键原料进行预检，验证其成分、性能是否符合标准；施工过程中，需在导电层铺设、面层施工等关键节点，对电阻值、平整度等进行阶段性检测，及时发现并整改施工隐患；竣工验收时，需进行全面的性能检测，出具完整的检测报告，作为地坪投入使用的依据[3]。

检测过程中需注意以下几点：一是检测仪器需经过校准，确保检测数据的准确性；二是检测环境需符合标准要求，如温度、湿度、暗度等，避免环境因素影响检测结果；三是检测人员需具备专业资质，严格按照标准流程操作，确保检测过程规范、结果可靠；四是检测完成后，需出具详细的检测报告，明确各项检测项目的结果、合格情况，以及不符合项的整改建议[1][3]。

五、总结

不发火防静电地坪的检测是保障其安全性能、使用性能和合规性的核心手段，核心围绕不发火、防静电两大核心功能，兼顾基础物理性能和专项适配性，形成全方位、多层次的检测体系。无论是材料预检、过程检测还是竣工验收，每一项检测项目都不可或缺——不发火性能守住“无火花”底线，防静电性能杜绝“静电积聚”隐患，基础物理性能保障长期稳定使用，专项性能适配不同场景需求。

随着相关标准（如T/CEIA ESD1005—2022、JC/T 2752-2023）的不断完善，不发火防静电地坪的检测要求也更加严格。只有严格按照标准开展各项检测工作，才能确保地坪具备预设的安全功能，有效防范易燃易爆场所的安全风险，为人员安全、设备稳定和生产合规提供坚实保障。同时，定期对在役地坪进行复测，及时发现性能衰减问题并进行维护，才能实现地坪安全性能的长效稳定。
